Instalasi dan Konfigurasi Cacti pada Ubuntu 12.04

Instalasi dan Konfigurasi Cacti pada Ubuntu 12.04

1. Pengertian Cacti

   Sebelumnya kita mengerti apa itu cacti ,Cacti adalah berupa software yang digunakan untuk keperluan monitoring yang banyak digunakan saat ini. Cacti menyimpan semua data/informasi yang dperlukan untuk membuat grafik dan mengumpulkan dengan database MySQL. Untuk menjalankan Cacti, diperlukan software pendukung seperti MySQL, PHP, RRDTool, net-snmp, dan sebuah webserver yang support PHP seperti Apache atau IIS.

      Cacti adalah salah satu aplikasi open source yang merupakan solusi  pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai  peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data, dan fitur pengelolaan user. Semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan  mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device. Dengan menggunakan cacti kita dapat memonitor trafik yang mengalir pada sebuah server dan Cacti juga merupakan frontend dari RRDTool yang menyimpan informasi kedalam database !MySQL dan membuat graph berdasarkan informasi tersebut. Proses pengambilan data (lewat SNMP maupun skrip) sampai kepada pembuatan gambar (graph) dilakukan menggunakan bahasa pemrograman PHP.

Cacti bisa digambarkan sebagai :

a. Data Retreval

   Hal pertama yang dilakukan oleh Cacti adalah mengumpulkan data. Data dikumpulkan dengan Poller yang dieksekusi oleh Operating System. Interval pengumpulan data atau dengan kata lain eksekusi Poller dapat kita atur melalui fasilitas penjadwalan yang tersedia di Operating System seperti crontab.

b. Data Storage

    Data yang telah dikumpulkan oleh Poller, selanjutnya akan disimpan secara teratur di bawah /rra. Untuk proses ini, cacti menggunakan Round Robin Database (RRD) dimana data akan ditata dalam urutan waktu (time-series). Data yang dapat berupa trafik jaringan, suhu mesin, server load average, mounting load dan lainnya berbentuk file berekstensi. rra dan selanjutnya siap dipresentasikan dalam bentuk grafik.

c. Data Presentation

    Keutamaan penggunaan RRDtool adalah fungsi grafiknya. Data-data yang tertata dalam /rra akan di presentasikan dalam grafik dan ditampilkan oleh web server yang kita gunakan. Cacti juga menyediakan halaman pengaturan grafik untuk memudahkan kita memanajemen gambar-gambar yang ingin kita tampilkan serta cara menampilkannya.

1.2 Paket-Paket Yang Dibutuhkan sebelum Instalasi Cacti

• php-snmp
• rrdtool
• net-snmp & net-snmp-utils
• httpd
• php
• php-mysql
• mysql
• mysql-server

2. Langkah-langkah Instalasi dan Konfigurasi Cacti

     Berdasarkan penjelasan tersebut, kita harus menginstalasi atau menambahkan paket-paket yang dibutuhkan sebelum menginstalasi Cacti.  untuk menginstalasi atau menambah paket-paket tersebut sangat rumit, karena ada beberapa paket yang terkait dengan dependensinya.

    Setelah semua paket-paket yang dibutuhkan telah berhasil di instalasi atau ditambahkan, maka kita masuk dengan langkah - langkah berikut :

1.      Membuka terminal pada ubuntu, kemudian untuk masuk ke dalam rootnya masukkan perintah di bawah :

# sudo su

# password : <password hostname masing2 pc/*****>

2. next, jika paket-paket diatas belum terinstalasi, maka dapat melakukan penginstalan dengan memasukkan perintah di bawah:

#apt-get install apache2 apache2-common apache2-mpm-prefork apache2-utils libapache2-mod-php5 php5-cli php5-common php5-cgi

3. Perintah diatas akan menginstal paket apache2 dan web server dengan php supportnya, kemudian dilanjutkan dengan menginstal mysql server dan php supportnya dengan memasukkan perintah di bawah :


#apt-get install mysql-server mysql-client libmysqclient16-dev php55-mysql make gcc g++ cgilib libfreetype6 libttf-dev libttf2 libpngwriter0-dev libpng3-dev libfreetype6-dev libart-2.0-dev snmp

4. apabila berhasil yang diatas, selanjutnya melakukan restart lagi apachenya dengan perintah berikut :

# /etc/init.d/apache2 restart

5. next, instalasi RRDTool dengan perintah berikut dibawah:

# apt-get install rrdtool

6. Kemudian setelah semua paket-paket tersebut selesai terinstalasi, selanjutnya lakukan instalasi cacti dengan perintah berikut :

# apt-get install cacti

7. Selesai di Instalasi, akan muncul pemilihan webserver, pilih apache2 kemudian OK.

8. next, akan muncul tampilan Configure Cacti. Pilih <Yes>

9. next, akan muncul konfigure mysql-server dan masukkan passwordnya dan kemudian OK, seperti tampilan di bawah :

10. next, melakukan konfigurasi di browser mozilla firefox, masukkan alamat

http://localhost/cacti/ pada address bar nya. Akan muncul tampilan halaman login pertama, untuk login pertama masukkan account seperti di bawah :

11. apabila berhasil login, next ,akan muncul tampilan seperti dibawah ini. Kemudian klik menu device dan kemudian klik add (sebelah kanan atas)

12. next,  isi menu form pada tampilan di bawah :

13. Maka akan muncul tampilan seperti dibawah  :

14. Pada bagian associated data query pilih add data query = SNMP-Interface Statistic dengan index-method = Uptime Goes Backward, lalu klik add

15. Jika konfigurasi tadi tidak ada error di SNMPnya, next, klik save.

16. Pada menu device klik device yang sudah dibuat localhost, next, klik create graphs for this host.

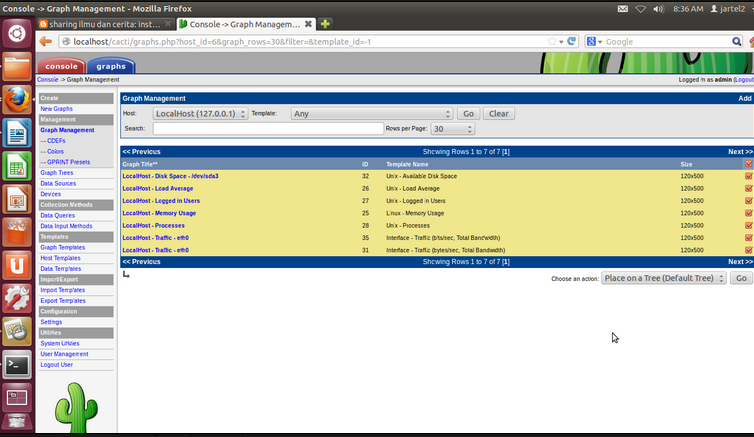

17. Centang semua graph yang muncul dan di bagian action pilih Place on a Tree, kemudian klik go, seperti tampilan berikut :

18. next, akan timbul tampilan Place on a Tree (Default Tree)

19. Tampilan di graph akan muncul device localhost, awalnya memang grafiknya tidak muncul karena perlu waktu untuk query data ke device localhost. Setelah beberapa menit akan muncul trafik data untuk tiap interface yang sudah kita centang sebelumnya.

Dibawah ini tampilan output default tree :

Keterangan hasil data di atas:  grafik diatas merupakan hasil grafik pemakaian jaringan internet menggunakan localhost. Ada beberapa grafik yang ditampilkan tidak kurang bagus. Hal ini disebabkan dalam pengambilan data memerlukan waktu agar gambar graph tampil bagus ketika kita menggunakan jaringan internet yang berlokasi di kampus Politeknik Caltex Riau. Setelah menunggu dalam rentan waktu yang cukup lama hasil output sudah mulai nampak perubahannya. Monitoring dengan cacti ini bertujuan untuk mengetahui trafik jaringan yang sedang berlangsung pada PC user ke jaringan internet PCR.

Cara Membuat Server VOIP Dengan Asterisk Di Ubuntu 12.04

Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digitaldan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Definisi VoIP adalah suara yang dikirim melalui protokol internet (IP).

• • • Kualitas suara tidak sejernih jaringan PSTN. Merupakan efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi internet pita-lebar / broadband seperti Telkom Speedy, maka kualitas suara akan jernih - bahkan lebih jernih dari sambungan Telkom dan tidak terputus-putus.



• • • Ada jeda dalam berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan koneksi Broadband (lihat di poin atas).



• • • Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.



• • • Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.



• • • Jika memakai internet dan komputer di belakang NAT (Network Address Translation), maka dibutuhkan konfigurasi khusus untuk membuat VoIP tersebut berjalan



• • • Tidak pernah ada jaminan kualitas jika VoIP melewati internet.



• • • Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.



• • • Berpotensi menyebabkan jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VoIP.



• • • Penggabungan jaringan tanpa dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran




• • • Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.



• • • Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.



• • • Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya teknologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Teknik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.



• • • Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa



• • • Berbagai bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di Indonesia adalah VoIP Rakyat.



• • • Variasi penggunaan peralatan yang ada, misal dari PC sambung ke telepon biasa, IP phone handset




Kualitas suara VoIP dipengaruhi oleh beberapa parameter yaitu kapasitas bandwidth, tingkat hilang paket dan waktu tunda yang terjadi di dalam jaringan. Kapasitas bandwidth adalah ketersediaan sumber daya jaringan dalam bentuk lebar pita yang digunakan untuk mentransmisikan data paket. Tingkat hilang paket adalah parameter yang menyatakan besarnya laju kesalahan yang terjadi sepanjang jalur pengiriman data paket dari pengirim ke penerima. Waktu tunda adalah parameter yang menyatakan rentang waktu yang diperlukan untuk mengirimkan paket dari pengirim ke penerima.

Dengan segala potensi yang ada terutama sekali biaya yang relatif murah untuk percakapan jarak jauh, VoIP sangat berpotensi dikembangkan. Paradigma bahwa PSTN adalah inti dari jaringan suara harus diubah bahwa telepon analog biasa adalah bagian dari IP Telephony, yang mengakibatkan perkembangan IPTelePhony akan jauh berkembang dengan pesat dibandingkan telepon analog biasa.

Memanfaatkan idle bandwidth. Jika perusahaan sudah mempunyai jaringan antar cabang VoIP dapat digunakan tanpa menambah biaya jaringan. Tergantung dari system yang mau dipakai, jika hanya antar PC maka tidak ada investasi tambahan untuk membuat jaringan VoIP. Investasi tambahan yang akan muncul jika jaringan VoIP ini digabung dengan PABX.

Perkembangan VoIP akan makin berkembang menjadi IP Telephony, suatu bentuk komunikasi multimedia. Sebagai Alternatif penggunaan telepon, dengan makin maraknya penggunaan VoIP Merdeka Dari 200 ke 1.300 pengguna dalam 1 bulan pertama. Saat ini 3.000 s.d. 4.000 panggilan dalam sehari. Lebih murah, misalkan biaya internet - TelkomNet Instan +/- Rp 10.000/jam, 2 pihak Rp 20.000/jam. Biaya SLJJ Zone 3 (>500km) termurah Rp 505/menit Rp 30.300/jam.

sumber(

http://id.wikipedia.org/wiki/Voice_over_IP)

untuk praktek kali ini saya menggunakan Asterisk, dimana Astrisk ini akan menempel di Operating System Ubuntu 12.04.

Asterisk adalah software Open Source yang berjalan di linux. Asterisk juga memungkinkan komunikasi antar pengguna telepon regular dengan telepon berbasis sip (sip phones).

langsung saja di praktekkan, tapi sebelumnya bagi yang mau belajar juga pastikan OS ubuntunya telah terinstal dengan baik dan benar dan juga konfigurasi ethernetnya juga sudah pas sesuaikan dengan network masing masing.

langkah percobaan

Langkah 1 : Instal Paket Asterisk

(sebelumnya masuk dulu ke mode super user “sudo su”)

#apt-get install asterisk

pada saat proses instalasi akan muncul seperti pada gambar di bawah ini, isi sesuai kode telepone negara masing masing

Langkah 2 : Konfigurasi File Asterisk

 Bila proses penginstalan selesai, maka lakukan pengeditan dengan command :

#gedit /etc/asterisk/sip.conf

Lakukan perubahan sesuai gambar berikut :

Keterangan Gambar :

[300] [301] : adalah nomor telepon , ini adalah ekstensi yang akan di jadikan alamat atau nomor teleponnya    (untuk penerapannya kita akan menggunakan aplikasi X-Lite)

type          : ini untuk penandaan atau group

context     : nama pada context harus sama pada ekstensi.conf

username : nama yang akan muncul ketika ada telpon masuk, dan boleh di isi nama

secret       : ini adalah password (isi sesuai keinginan)

host         : biarkan saja dynamic

langkah 3:

Edit atau konfigurasi extension.conf dengan perintah :

#gedit /etc/asterisk/extension.conf

kemudian edit sesuai gambar berikut:

Ket :

Ini yang dimaksud bahwa "nama pada context harus sama pada ekstensi.conf"

langkah 4:

selanjutnya penrestartan pada asterisk, dengan perintah :

#/etc/init.d/asterisk restart

Setelah penrestartan selesai atau muncul gambar seperti di bawah:

pengkonfigurasian berhasil dan penrestartan  selesai

langkah 5:

Next,pastikan X-Lite sudah terinstal atau lakukan penginstalan X-Lite, dimana dapat di download di google dengan mencari nama software tersebut. Setelah X-Lite  diinstal maka konfigurasi akun seperti gambar dibawah ini :

Ket :

User ID sesuai dengan nomor extensi

Domain sesuai dengan IP

Sebelumnya pastikan kabel LAN tersambung atau berada dalam satu jaringan dan coba lakukan menghubungi nomor ekstensi yang telah dikonfigurasi sebelumnya, berikut gambar dengan pengujian pertama dimana account yang terinstal pada X-Lite hanaficad mencoba menghubungi extensi pertama dengan nomor 300 berhost name icadatau menghubungi diri sendiri :
